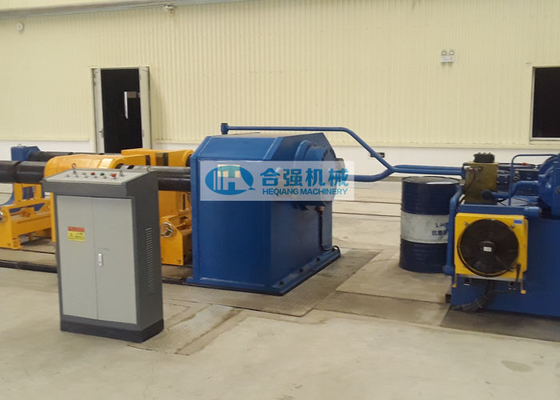

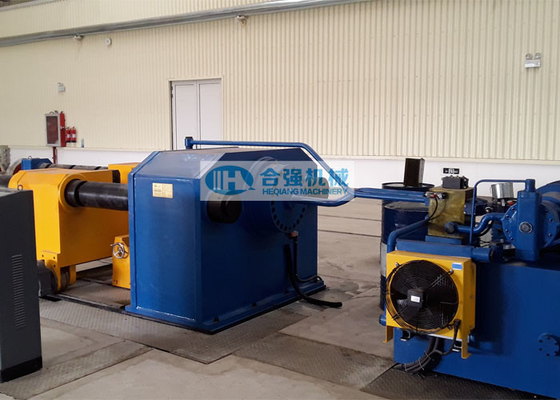

Top Opening Design Maszyna do prasy kołowej 5000kN

500 ton pojedynczy cylinder poziomyPrasa do demontażu kół Konstrukcja z górnym otwieraniem, maszyna do montażu prasy na kółkach

Zakres zastosowania:
Prasa do demontażu kół ma zastosowanie do demontażu kolejowych zestawów kołowych i innych elementów obrabianych.Ruchoma kolumna ma konstrukcję otwieraną od góry.Nadaje się nie tylko do zastosowań kolejowych, ale także w górnictwie i hutnictwie itp.

Parametry techniczne:

(* Parametry szczegółowe można modyfikować zgodnie z rzeczywistymi wymaganiami klienta).

Główna struktura i funkcje:

Prasa do demontażu kół składa się głównie z ramy maszyny, cylindra siłownika, ruchomej kolumny, mechanizmu zacisku, wózka pomocniczego, układu hydraulicznego, elektrycznego układu sterowania i oprzyrządowania itp.

• Rama maszyny: składa się z podwozia, kolumny cylindra, kolumny tylnej i kolumn wsporczych.Kolumna cylindra i kolumna oporowa są połączone razem za pomocą dwóch prętów wsporczych, tworząc ramę siłową.Tylna kolumna służy tylko do podtrzymywania tych dwóch prętów wsporczych.
• Cylinder suwaka: Cylinder suwaka jest zainstalowany w kolumnie cylindra.Składa się z cylindra, tłoczyska, tłoka, dolnej pokrywy, elementu uszczelniającego i mechanizmu prowadzącego.Mechanizm prowadzący zapobiega obracaniu się tłoczyska w ruchu.Składa się z płyty łączącej, drążka prowadzącego i tulei prowadzącej itp.
• Ruchoma kolumna: jest napędzana przez silnik reduktora, aby poruszać się po podwoziu.
• Mechanizm zacisku: Mechanizm zacisku jest zamontowany na ruchomej kolumnie i może być otwierany i zamykany ręcznie.Po otwarciu ruchomą kolumnę można przesuwać wzdłuż prętów wsporczych.Po zamknięciu ruchoma kolumna zostanie zablokowana w pozycji i utworzy całość z prętami wsporczymi.
• Rama maszyny jest poddawana wyżarzaniu i odprężaniu oraz ma wystarczającą sztywność i wytrzymałość, aby spełnić wymagania.
• Z 2 zestawami ruchomego wózka do zestawu kołowego / wspornika przedmiotu obrabianego;

Dokumentacja techniczna:
Następujące dokumenty techniczne zostaną dostarczone wraz z maszyną w przypadku ciężkiej dostawy
kopia i wersja elektroniczna w języku angielskim (dostarcz kupującemu kopię elektroniczną przed dostawą):

• Instrukcja obsługi i konserwacji;
• Rysunek zestawczy, Schemat hydrauliczny, Schemat elektryczny;
• Rysunek fundamentów;
• Lista części zamiennych, lista narzędzi specjalnych;
• Certyfikat produktu / certyfikat odbioru fabrycznego, lista pakowania itp.

Przykład zastosowania:

• Kenya Railways;
• Koleje Birmy;
• Biuro Kolejowe w Kunming;
• Biuro Kolejowe Shenya;
• Użytkownik z Serbii itp.
