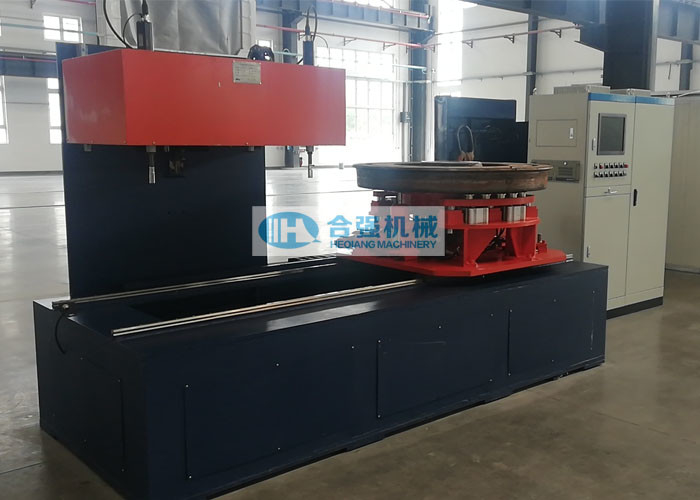

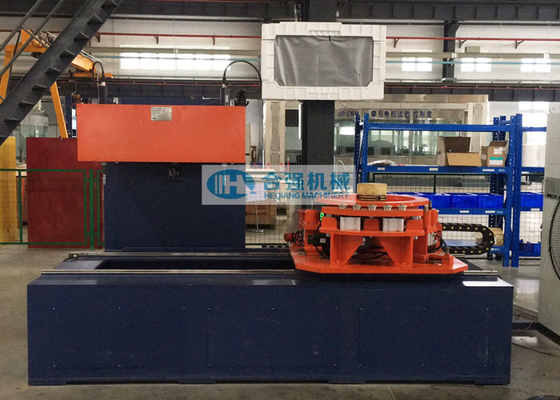

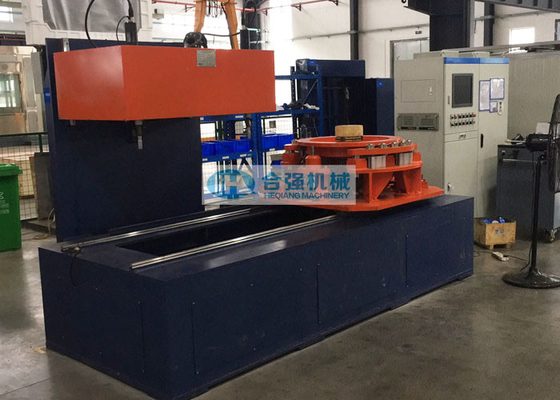

Automatyczna maszyna do dokręcania śrub Torque 135Nm

Automatyczna maszyna do dokręcania śrub hamulca koła kolejowego z momentem obrotowym 135 Nm, wyposażenie warsztatu kolejowego


Zakres zastosowania:
Ta maszyna do dokręcania śrub tarczy hamulca koła jest używana głównie do dokręcania śrub łączących do kół lokomotyw kolejowych i tarczy hamulcowej.System sterowania może monitorować pracę w czasie rzeczywistym i rejestrować, zapisywać i eksportować dane dokręcania (moment obrotowy i kąt) oraz krzywą dokręcania.


Parametry techniczne:

(* Parametry szczegółowe można dostosować zgodnie z rzeczywistymi wymaganiami klienta).

Główne cechy:

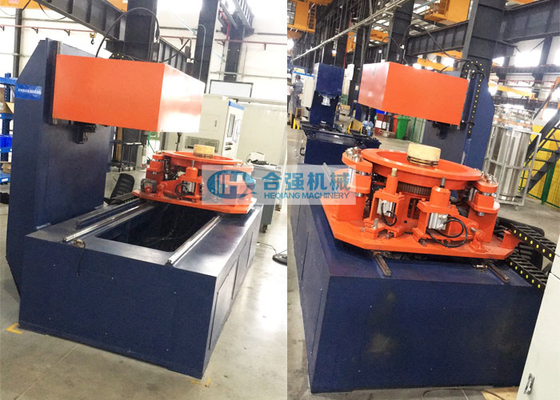

• Maszyna do napinania składa się głównie z korpusu maszyny, podwójnych wałków napinających, obrotowego stołu pozycjonującego, śrubowego urządzenia mocującego, początkowego urządzenia pozycjonującego i eklektrycznego systemu sterowania itp.
• Proces dokręcania: najpierw podnieś wstępnie zmontowaną tarczę hamulca koła na obrotowy stół pozycjonujący, obrotowy stół pozycjonujący automatycznie ustawi, rozszerzy i zamocuje otwór koła, a następnie wtyczka urządzenia do pozycjonowania początkowego stanie na powierzchni tarczy hamulcowej, tarcza hamulcowa będzie się powoli obracać wraz ze stołem do pozycjonowania obrotowego, wtyczka urządzenia do pozycjonowania początkowego zostanie włożona do otworu na śrubę pod wpływem siły, w tym czasie stół obrotowy przestanie się obracać, a tarcza hamulca koła zakończy pozycjonowanie początkowe.Następnie stół pozycjonujący wraz ze stołem dolnym obraca się do dna wału napinającego, a śruby po obu stronach platformy są zaciśnięte przed uruchomieniem urządzenia napinającego, śruby w otworze na śrubę należy najpierw docisnąć.Po podniesieniu urządzenia napinającego, wałek napinający przesuwa się w dół i zaczyna dokręcać śruby i śruby.Po wkręceniu pary śrub stół obrotowy obraca się, aby dokręcić następną parę śrub zgodnie z zaprogramowaną sekwencją, aż do dokręcenia wszystkich śrub.Po dokręceniu śrub stół obrotowy powraca do pierwotnego położenia, a napięta tarcza hamulca koła zostaje podniesiona, aby zakończyć dokręcanie śruby tarczy hamulca koła.
• Automatyczne dokręcanie: po wprowadzeniu informacji o obrabianym przedmiocie system sterowania automatycznie wywoła program odpowiadający za dokręcanie i oceni, czy rzeczywisty przedmiot obrabiany jest dopasowany do wywoływanego programu.
• Podczas operacji dokręcania system sterowania może monitorować operację w czasie rzeczywistym i rejestrować, zapisywać i eksportować dane dokręcania (moment obrotowy i kąt) oraz krzywą dokręcania.
• Wałek napinający ma funkcje obrotu do przodu i do tyłu.Kierunek obrotów można zmienić, edytując program dokręcania.
• System kontroli może automatycznie ocenić, czy dokręcenie jest kwalifikowane i uruchomi alarm w przypadku awarii dokręcania.
• Do wykonania całej procedury dokręcania potrzebny jest tylko jeden operator.
• Komputer przemysłowy Siemens PLC i AdvanTech do sterowania i monitorowania pracy.


Dokumentacja techniczna:
Następujące dokumenty techniczne zostaną dostarczone wraz z prasą do kół zębatych w przypadku dostawy w wersji papierowej i elektronicznej w języku angielskim (przed dostawą należy dostarczyć kopię elektroniczną kupującemu):

• Instrukcja obsługi i konserwacji;
• Rysunek zestawczy, Schemat elektryczny;
• Rysunek fundamentów;
• Lista części zamiennych, lista narzędzi specjalnych;
• Certyfikat produktu / certyfikat odbioru fabrycznego itp
