Automatyczna komórka montażowa zestawu kołowego do konserwacji zestawów kołowych EMU i Metro

Automatyczna komórka montażowa zestawu kołowego do konserwacji zestawów kołowych EMU i Metro

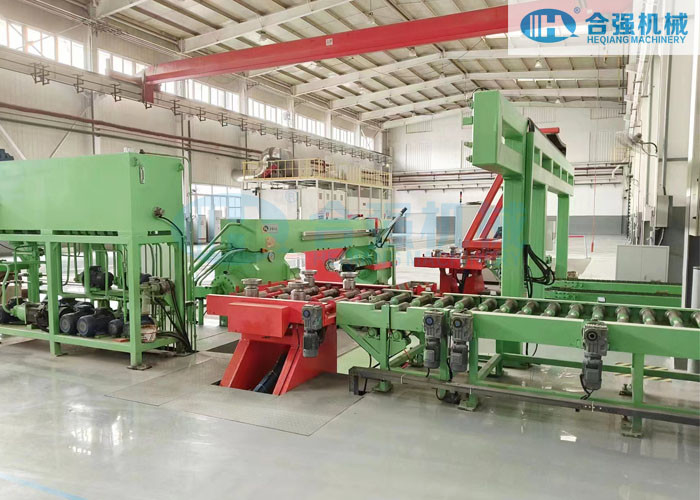

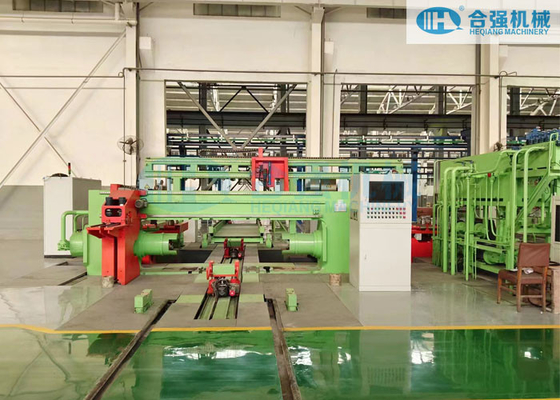

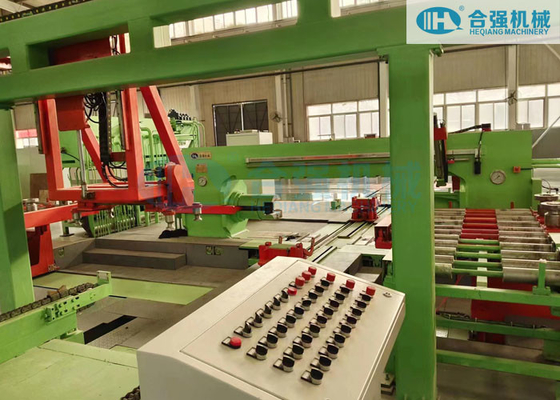

Linia montażowa komórki montażowej zestawu kołowego

Zakres zastosowania:
Ta cela montażowa zestawu kołowego ma zastosowanie głównie do automatycznego montażu zestawów kołowych EMU i Metro ze skrzynią biegów, a także do montażu kół i tarcz hamulcowych do samochodów osobowych.Jedno pozycjonowanie, aby kontynuować montażoba koła i tarcze hamulcowe.

Komórka montażowa zestawu kołowego składa się głównie z:

• 1 zestaw prasy do zestawów kołowych z podwójnymi cylindrami
• 1 zestaw linii przenośnika koła (tarcza hamulcowa).
• 1 zestaw linii przenośnika osi
• 1 komplet manipulatorów do zbierania kół i tarcz hamulcowych.
• 1 zestaw maszyny do obracania i wstępnego montażu kół
• 1 zestaw wózka do przenoszenia zestawów kołowych do przenoszenia zestawu kołowego z maszyny do wstępnego montażu na prasę do zestawów kołowych
• 1 zestaw wózka do przenoszenia zestawów kołowych do przenoszenia zestawu kołowego z prasy kołowej.


Parametry techniczne prasy do zestawów kołowych:

(*Uwagi: Powyższe parametry mają charakter orientacyjny i mogą być modyfikowane zgodnie z wymaganiami klienta. Klient dostarczy szczegółowe rysunki zestawów kołowych do prac projektowych po przyznaniu zamówienia.)

Cechy wydajnościowe prasy do montażu na kołach:

• Automatycznie zamontuj 2 koła na tej samej osi jednocześnie, bez obracania osi i w sekwencji najpierw koło po jednej stronie osi, a następnie koło po drugiej stronie
• Automatycznie kontroluj odległość wewnętrzną i tolerancję pozycji koła.
• Siemens S7-300 PLC i komputer przemysłowy AdvanTech do sterowania i uzyskania w pełni automatycznej operacji prasowania.
• Dostępny jest zarówno tryb automatyczny, jak i ręczny.
• Prasa do zestawów kołowych może śledzić i kontrolować cały proces, wykrywać stan prasowania
  zestaw kołowy oraz analizować i przetwarzać go za pomocą komputera przemysłowego.Może eksportować krzywą ciśnienia w funkcji przemieszczenia i inne wyniki na ekran i drukarkę.
• Jednostka pomiarowa automatycznie wykryje i zbierze odpowiednie dane oraz wyświetli je na ekranie.
• Automatyczne rejestrowanie krzywej montażu
• Ogólna konstrukcja ramy suwnicy,o wysokiej wytrzymałości, dobrej sztywności i mniejszych odkształceniach.
• Ruchoma kolumna oporowa.
• Podwójne tłoczenie siłownika.
• Opatentowany przez firmę Unique Invention cylindryczny siłownik do mocowania koła, o wysokiej dokładności docisku.
• Specjalne opatentowane mechanizmy centrujące do pozycjonowania otworu środkowego.
• Standardowa konstrukcja zwijana lub przelotowa.


Przegląd Hubei Heqiang:
Hubei Heqiang Machinery jest producentem nr 1 w Chinach w zakresie pras do zestawów kołowych.Oferuje najbardziej zaawansowane urządzenia do prasowania zestawów kołowych dostępne w branży kolejowej i innych odpowiednich branżach.Prasy do zestawów kołowych służą do montażu i demontażu wszystkich elementów na osi (tarcz kół, tarcz hamulcowych, kół zębatych, łożysk).Dostępne są zarówno wersje jedno-, jak i dwucylindrowe dla opcji i zakresu udźwigu od 200 do 800 ton.Nasza szeroka gama maszyn może zaspokoić wszystkie wymagania klientów zarówno w zastosowaniach związanych z konserwacją, jak i produkcją masową.

Nasza w pełni automatyczna prasa do zestawów kołowych z podwójnym cylindrem jest najbardziej zaawansowaną prasą do kół dostępną obecnie na rynku.Dostępne w pojemnościach od 200 do 500 ton.Ta maszyna ma precyzyjnie ustawiony cylinder po każdej stronie maszyny wraz z naszym najnowocześniejszym systemem pomiarowym, który wykorzystuje zaawansowany technologicznie układ serwo i szereg urządzeń pomiarowych do pozycjonowania każdego elementu zestawu kołowego z dużą precyzją.Całe oprzyrządowanie jest wyspecjalizowane i łatwe do wymiany, aby bezpiecznie pomieścić szeroką gamę komponentów i konfiguracji zestawów kołowych.Urządzenie obrotowe jest opcjonalne, które może być dostarczone z maszyną, aby wykonać pomiary bicia koła tyłem do siebie, bicia osiowego i bicia promieniowego po zakończeniu procesu montażu.
