Maszyna do montażu śrub tarczy hamulca koła

Wyposażenie warsztatu kolejowego do montażu tarczy hamulcowej lokomotywy

Zakres zastosowania:
Ta maszyna do montażu śrub do tarcz hamulcowych służy głównie do automatycznego montażu śrub łączących koła lokomotywy kolejowej i tarczę hamulcową.System sterowania może monitorować pracę w czasie rzeczywistym oraz rejestrować, zapisywać i eksportować dane montażowe.

Parametry techniczne:

(* Parametry szczegółowe można dostosować zgodnie z rzeczywistymi wymaganiami klienta).

Główne cechy:

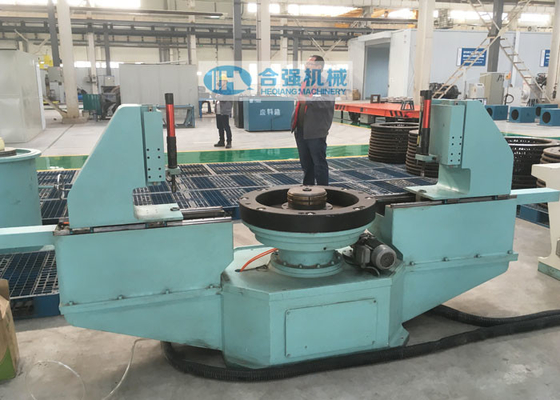

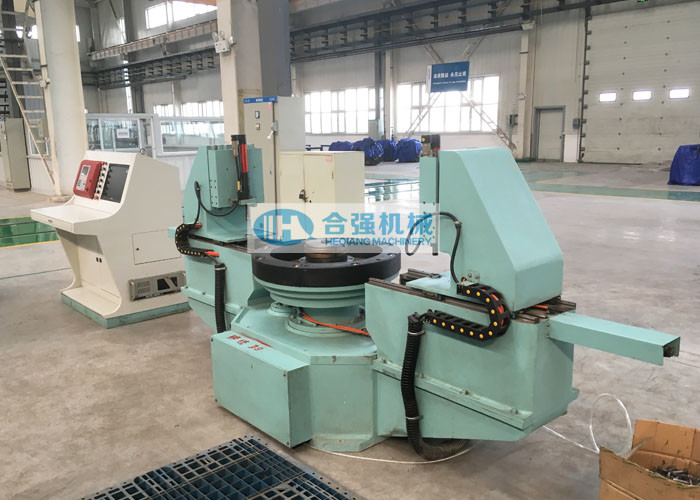

• Maszyna składa się głównie z korpusu maszyny, klucza elektrycznego, stołu obrotowego, układu napędowego, urządzenia centrującego i blokującego, urządzenia do początkowego pozycjonowania, mechanizmu pozycjonowania, eklektrycznego systemu sterowania itp.
• proces składania: najpierw podnieść zmontowane koło z tarczą hamulcową na stół obrotowy,stół obrotowy automatycznie pozycjonuje, rozszerza i mocuje otwór koła, następnie wtyczka urządzenia do pozycjonowania początkowego będzie opierać się o powierzchnię tarczy hamulcowej, tarcza hamulcowa będzie się powoli obracać ze stołem obrotowym, wtyczka urządzenia do pozycjonowania początkowego będzie włożony w otwór na śrubę pod działaniem siły, w tym momencie stół obrotowy przestanie się obracać, a tarcza hamulca koła zakończy wstępne pozycjonowanie.Następnie stół obrotowy wraz ze stołem dolnym obraca się do dna klucza elektrycznego, a śruby po obu stronach platformy są zaciśnięte przed uruchomieniem klucza elektrycznego, śruby w otworze na śrubę należy najpierw docisnąć.Poklucz elektryczny jest jacked, klucz elektrycznyschodzi w dół i zaczyna montować śruby, śruby.Po zamontowaniu pary śrub, stół obrotowy obraca się, aby przejść do montażu następnej pary śrub zgodnie z zaprogramowaną sekwencją, aż wszystkie śruby zostaną zamontowane.Po zamontowaniu śrub stół obrotowy wraca do pierwotnego położenia, a zmontowana tarcza hamulca koła zostaje podniesiona, aby zakończyć prace montażowe koła i tarczy hamulcowej.
• Maszyna może automatycznie ustawić koło, nie ma potrzeby ręcznego obracania koła w celu dopasowania do maszyny.
• Maszyna posiada funkcję automatycznego pozycjonowania i zaciskania.Jednorazowe ładowanie, aby automatycznie zakończyć montaż wszystkich śrub.
• Do wykonania całej pracy potrzebny jest tylko jeden operator.

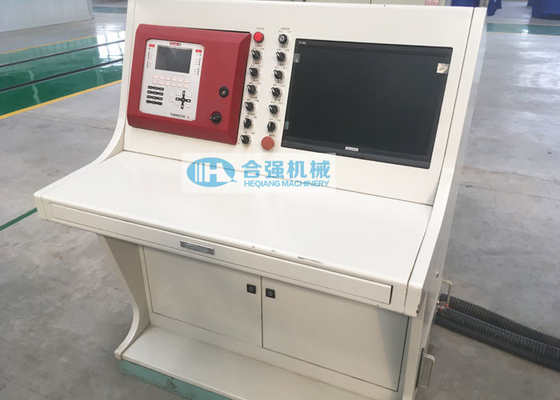

• Komputer przemysłowy Siemens PLC i AdvanTech do sterowania i monitorowania pracy.
• Metalowe elementy wyposażenia i instrumentów są nierdzewne i malowane, z wyjątkiem powierzchni do obróbki skrawaniem i powierzchni galwanicznej.

Dokumentacja techniczna:
Następujące dokumenty techniczne zostaną dostarczone wraz z maszyną w przypadku dostawy w wersji papierowej i elektronicznej w języku angielskim (przed dostawą należy dostarczyć kopię elektroniczną kupującemu):

• Instrukcja obsługi i konserwacji;
• Rysunek zestawczy, Schemat elektryczny;
• Rysunek fundamentów;
• Lista części zamiennych, lista narzędzi specjalnych;
• Certyfikat produktu / certyfikat odbioru fabrycznego itp
