Giętarka do blach grubych 4 m / min 120 mm, walcarka 4-rolkowa
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Nazwa produktu: | maszyna do gięcia blach | Stosowanie: | Gięcie blach |
|---|---|---|---|
| Podanie: | Energia wiatrowa i przemysł stoczniowy itp | Grubość płyty: | Maksymalnie 120 mm |
| Szerokość płyty: | 3200 mm maksymalnie | Granica plastyczności płyty: | 345Mpa |
| Walec roboczy szt: | 4 szt | Rolling Speed: | 4 m / min |
| Podkreślić: | Giętarka do blach 120 mm,giętarka do blach 245 MPa,4 m / min 4-rolkowa maszyna do walcowania blach |
||

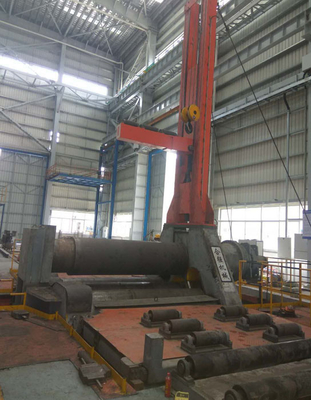

Maszyna do walcowania blachy o grubości 120 mm z 4 rolkami Sterowany NC Napęd hydrauliczny
Cechy maszyny:
- Sterowana NC czterorolkowa giętarka do blach grubych.
- Z gięciem i zwijaniem blachfunkcjonować
- Z funkcją wstępnego gięcia blach.

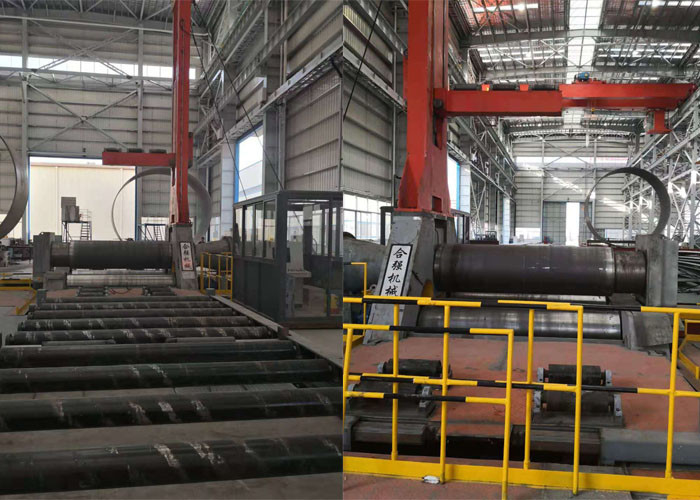

- Z górnym podparciem, bocznym podparciem i automatycznym stołem podającym.
- Jednorazowe podawanie w celu zakończenia wstępnego gięcia i gięcia blachy.
- Górna i dolna rolka to główne rolki napędowe.Moc jest zazębiana z górnymi i dolnymi rolkami przez silnik hydrauliczny i reduktor planetarny, aby zapewnić moment obrotowy do walcowania blachy.
- Pozycja górnej rolki jest stała.Dolny walec może poruszać się w górę iw dół, aby zacisnąć płytę.
- Wszystkie walce robocze przyjmują łożyska toczne nowego typu.
- Wszystkie walce robocze produkowane są z odkuwek 42CrMo o twardości HB260 ~ 300.
- Jednorazowe podawanie w celu zakończenia wstępnego gięcia obu końców płyty i walcowania cylindrycznej i łukowej powłoki bez pomocy urządzenia pomocniczego.Może również wykonywać określone kształtowanie i poziomowanie blachy, a pozostała prosta krawędź jest niewielka.
- Cyfrowy wyświetlacz, sterowanie PLC.Wizualne wprowadzanie, edycja, modyfikowanie i przechowywanie parametrów procesu.
Główne parametry techniczne:
| Typ maszyny | Giętarka czterowalcowa sterowana NC Napęd hydrauliczny |
| Model nr. | HQW12-120x3200 |
| Liczba rolek roboczych | 4 sztuki (jedna górna rolka, jedna dolna rolka i dwie rolki boczne) |
| Średnica górnej rolki | 930 mm |
| Średnica dolnej rolki | 770 mm |
| Średnica rolek bocznych | 630 mm |
| Siła docisku górnej rolki | 1700 ton |
| Maksymalna grubość walcowania blach | 120 mm (Płyta Q345) |
| Maksymalna grubość przed gięciem | 80 mm (płyta Q345) |
| Maksymalna szerokość płyty | 3200 mm (Płyta Q345) |
| Granica plastyczności | 345 MPa |
| Minimalna średnica toczenia | 4000 mm (przy pełnym obciążeniu) |
| Długość pozostałej prostej krawędzi | 2,5 raza grubości blachy |
| Prędkość walcowania blachy | około 4 m / min |
| Całkowita moc zainstalowana | około 650 kW |
| Typ podnoszenia rolki bocznej | Podnoszenie w linii prostej pod kątem |
| Tryb napędu górnej rolki | Silnik hydrauliczny i reduktor planetarny |
| Tryb napędu dolnej rolki | Silnik hydrauliczny i reduktor planetarny |
| Tryb chłodzenia oleju hydraulicznego | Klimatyzacja chłodząca |
| Automatyczny stół do karmienia |
Hydrauliczny stół rolkowy z napędem centrującym. Maksymalne obciążenie 45 ton. |

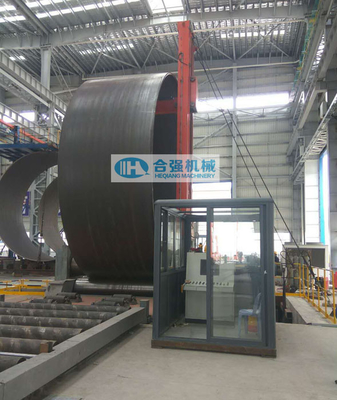

| Najlepsze wsparcie | Może wspierać powłokę cylindra w zakresie Φ4 ~ 8 m przy wadze 45 ton. |
| Podpory boczne | Każde wsparcie zarówno po stronie zasilania, jak i po stronie rozładunku |
* Powyższe parametry mają charakter orientacyjny i mogą być modyfikowane zgodnie z rzeczywistymi wymaganiami klienta.)
